ข้อบกพร่องในการฉีดขึ้นรูปในชิ้นเกมกระดาน

ปลายเล็กๆ ที่ขาดหายไป รอยจมจางๆ หรือเส้นแฟลชที่แหลมคมอาจทำให้ชิ้นส่วนเกมไม่สามารถใช้งานได้แม้ว่าชิ้นส่วนส่วนใหญ่จะดูถูกต้องก็ตาม ชื่อข้อบกพร่องเป็นเพียงจุดเริ่มต้นเท่านั้น เรขาคณิต ตำแหน่งประตู การระบายอากาศ การตั้งค่าวัสดุและกระบวนการต้องได้รับการตรวจสอบร่วมกันก่อนที่จะเปลี่ยนแม่พิมพ์หรือรอบการขึ้นรูป

โดยทีมวิศวกรรม Kingkeเผยแพร่เมื่อวันที่ 16 สิงหาคม 2026หนิงโป, จีน

Small injection-molded plastic figures with thin arms, bases and detailed surfaces — คุณสมบัติที่บาง รายละเอียดเชิงลึก และฐานขนาดเล็กสร้างความเสี่ยงในการเติม การระบายความร้อน และการดีดออกที่แตกต่างกันภายในชิ้นส่วนเกมเดียว

ตอบด่วน

อย่าแก้ไขข้อบกพร่องในการฉีดขึ้นรูปจากรูปลักษณ์เพียงอย่างเดียว ทำเครื่องหมายตำแหน่งที่แน่นอน เปรียบเทียบโพรงและช็อต จากนั้นตรวจสอบบันทึก CAD ประตู รางระบายอากาศ วัสดุ และกระบวนการ การปรับกระบวนการอาจซ่อนปัญหาการออกแบบ ในขณะที่การเปลี่ยนแม่พิมพ์อาจไม่จำเป็นหากข้อบกพร่องมาจากสภาพการขึ้นรูปที่ไม่เสถียร

1. ตารางวินิจฉัยข้อบกพร่อง

ข้อบกพร่อง	มันดูเหมือนอะไร	พื้นที่ที่จะสอบสวน	ทำไมมันถึงสำคัญ
ยิงสั้น	ส่วนปลาย ผนังบาง หรือลักษณะที่ห่างไกลไม่สมบูรณ์	เส้นทางการไหลแบบบาง ความลังเล ตำแหน่งประตู การระบายอากาศ การตั้งค่าการไหลของวัสดุ และการเติม	ชิ้นส่วนอาจสูญเสียรายละเอียด ความแข็งแรง หรือการทำงาน
แฟลช	ฟิล์มบางๆ ที่ไม่ต้องการปรากฏขึ้นที่แนวแยกส่วน เม็ดมีด หรือตำแหน่งตัวดีดออก	ความพอดีของแม่พิมพ์ การหนีบ ความดัน อุณหภูมิ และพื้นผิวปิดที่สึกหรอ	แฟลชสามารถสร้างขอบที่คมชัดและงานตัดแต่งพิเศษได้
เครื่องหมายอ่างล้างจาน	อาการซึมเศร้าตื้นๆ ปรากฏขึ้นใกล้กับบริเวณที่หนา กระดูกซี่โครง หรือเจ้านาย	ความหนาในท้องถิ่น การบรรจุ การแข็งตัวของประตู การหดตัวของวัสดุ และการทำความเย็น	มันเปลี่ยนพื้นผิวที่มองเห็นและอาจบ่งบอกถึงความเย็นที่ไม่สม่ำเสมอ
เส้นเชื่อม	เส้นหรือสีเปลี่ยนไปปรากฏขึ้นตรงที่ส่วนหน้าของโฟลว์ทั้งสองมาบรรจบกัน	รู ส่วนแทรก ประตูหลายบาน การเปลี่ยนแปลงผนัง ตำแหน่งประตู และอุณหภูมิหน้าหลอมละลาย	เส้นอาจเป็นเครื่องสำอางหรือกลายเป็นบริเวณที่อ่อนแอก็ได้
รอยไหม้หรือกับดักอากาศ	เกิดรอยดำหรือบริเวณที่ไม่สมบูรณ์ใกล้จุดสิ้นสุดของการเติม	การระบายอากาศ อากาศที่ติดอยู่ ความเร็วการฉีด และเส้นทางการไหล	มันสร้างความเสียหายต่อรูปลักษณ์ภายนอกและอาจทำให้คุณสมบัติเล็กๆ น้อยๆ ลดลงได้
บิดเบี้ยว	หินฐาน โทเคนแบนโค้งงอ หรือลักษณะการผสมพันธุ์เคลื่อนออกจากตำแหน่ง	ความสม่ำเสมอของผนัง ความสมดุลของการทำความเย็น การหดตัว การบรรจุ และการดีดออก	ชิ้นส่วนอาจตั้ง ซ้อน หรือประกอบไม่ถูกต้อง
เครื่องหมายดีดออกหรือการเสียรูป	รอยปักหมุด ไวท์เทนนิ่ง การลากหรือการดัดงอปรากฏขึ้นหลังจากปล่อย	ร่าง พื้นผิว รอยตัด บริเวณตัวดีด การระบายความร้อนและแรงปล่อย	ชิ้นเล็กๆ อาจเสียรูปได้แม้ว่าช่องจะเต็มอย่างถูกต้องก็ตาม

ออโต้เดสก์ดัชนีปัญหาการขึ้นรูปของ Moldflowแยกข้อบกพร่องตามอาการเพราะปัญหาที่คล้ายคลึงกันอาจมีสาเหตุต่างกัน คำถามที่มีประโยชน์ไม่ใช่แค่เพียง "ข้อบกพร่องนี้คืออะไร" แต่ "เหตุใดจึงปรากฏ ณ ตำแหน่งนี้และภายใต้เงื่อนไขเหล่านี้"

2. เหตุใดชิ้นส่วนเกมเล็กๆ จึงมีความละเอียดอ่อน

ชิ้นเล็กๆ มักจะรวมฐานหนาเข้ากับคุณสมบัติการตกแต่งบางๆ พลาสติกหลอมเหลวอาจถึงฐานได้ง่ายแต่ลังเลด้วยแขนแคบ ใบมีด หรือสัญลักษณ์ที่ยกขึ้น Autodesk กำหนดช็อตสั้นเป็นโพรงที่ไม่เต็มเพราะการไหลค้างก่อนที่เส้นทางทั้งหมดจะเสร็จสมบูรณ์ เส้นทางการไหลที่ยาวหรือซับซ้อนและความลังเลใจในบางส่วนเป็นสาเหตุที่ระบุไว้

พื้นผิวเครื่องสำอางสร้างปัญหาอีกประการหนึ่ง อาการซึมเศร้าที่ไม่มีใครสังเกตเห็นภายในถาดเก็บของสามารถเห็นได้ชัดเจนบนเบี้ยหรือของจิ๋ว Autodesk ตั้งข้อสังเกตว่าเครื่องหมายจมมักเกิดขึ้นที่ส่วนที่หนากว่าหรือซี่โครงตรงข้าม บอส และเนื้อใน สีและพื้นผิวยังส่งผลต่อการมองเห็นอีกด้วย

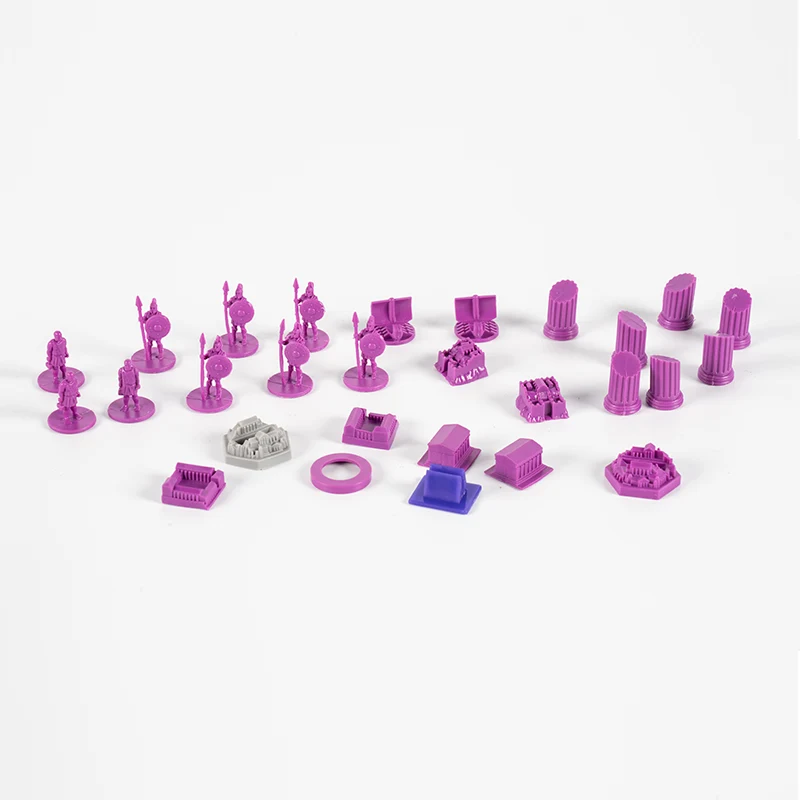

Assortment of molded game miniatures, structures and markers with varied geometry — รูปร่างที่แตกต่างกันอาจต้องใช้ประตู การระบายอากาศ และการดีดออกที่แตกต่างกัน แม้ว่าจะอยู่ในเกมเดียวกันก็ตาม

3. ตรวจสอบการออกแบบก่อนเปลี่ยนเครื่องมือ

มองหาการเปลี่ยนแปลงของความหนาของผนังอย่างกะทันหันและรอยแยกที่หนักหน่วงด้านหลังใบหน้าเครื่องสำอาง
ยืนยันว่ารายละเอียดเล็กๆ น้อยๆ มีเส้นทางการไหลที่สมจริงจากประตูที่เสนอ
ตรวจสอบร่างบนผนังที่มีพื้นผิว ช่องลึก และลักษณะตั้งขนาดเล็ก
เก็บรอยเชื่อมให้ห่างจากคุณสมบัติรับน้ำหนักบางๆ เมื่อวางประตูได้
ตรวจสอบฐานเพื่อความสมดุลของการทำความเย็น เพื่อให้ชิ้นงานที่เสร็จแล้วตั้งแบน
ให้หมุดกระทุ้งมีพื้นที่เพียงพอที่จะปลดชิ้นส่วนออกโดยไม่ต้องเจาะหรือทำให้ขาวขึ้น

เส้นเชื่อมจะสร้างจุดที่เส้นทางการไหลมาบรรจบกัน มักจะอยู่รอบๆ รูหรือหลังจากแยกออกจากกันตามรูปทรงเรขาคณิต ออโต้เดสก์คำแนะนำแนวเชื่อมแนะนำให้ย้ายออกจากบริเวณที่ไวต่อความแข็งแรงหรือมองเห็นได้ชัดเจนโดยตรวจสอบตำแหน่งประตูและความหนาของผนัง การเปลี่ยนเกตสามารถแก้ปัญหาหนึ่งและสร้างอีกปัญหาหนึ่งได้ ดังนั้นรูปแบบการเติมแบบเต็มจึงจำเป็นต้องได้รับการตรวจสอบ

ห้ามอนุมัติ CAD และตรวจสอบความสามารถในการขึ้นรูปในภายหลัง

ควรมีการอภิปรายเกี่ยวกับประตู เส้นแยก ตำแหน่งเครื่องเป่า และโซนตกแต่งสวยงามในระหว่าง DFM ที่คู่มือการเตรียม CAD สำหรับชิ้นส่วนเกมกระดานแสดงรายการภาพวาดและบันทึกลักษณะที่ปรากฏที่จำเป็นก่อนที่จะเสนอราคา

4. วิธีการตรวจสอบตัวอย่าง

ตัวอย่างที่น่าสนใจเพียงตัวอย่างเดียวไม่ได้แสดงว่ากระบวนการมีเสถียรภาพหรือไม่ ขอชิ้นส่วนที่มีป้ายกำกับจากแต่ละช่องและช่วงการขึ้นรูปมากกว่าหนึ่งช่วง รักษาเอกลักษณ์ของช่องเมื่อเปรียบเทียบขนาด น้ำหนัก สี และข้อบกพร่อง

ตรวจสอบภายใต้แสงที่สม่ำเสมอ และใช้โซนข้อบกพร่องเดียวกันในทุกตัวอย่าง
ตรวจสอบปลายบาง พื้นที่สุดท้ายที่จะเติม ตำแหน่งรอยเชื่อม และพื้นที่ประตู
วางชิ้นส่วนที่ยืนบนพื้นผิวอ้างอิงที่เรียบและทดสอบชิ้นส่วนที่ผสมพันธุ์เข้าด้วยกัน
บันทึกหมายเลขช่อง วัสดุ สี วันที่ตัวอย่าง และการแก้ไขกระบวนการที่ได้รับอนุมัติ
ถ่ายภาพข้อบกพร่องด้วยมาตราส่วนและทำเครื่องหมายตำแหน่งที่แน่นอนบนภาพวาด

สำหรับแม่พิมพ์ครอบครัว ให้เปรียบเทียบทุกส่วนประกอบที่ผลิตในช็อตเดียวกัน ช่องหนึ่งอาจเต็มเร็วในขณะที่อีกช่องหนึ่งลังเล คู่มือการแม่พิมพ์ของครอบครัวกับแม่พิมพ์ที่แยกจากกันอธิบายว่าทำไมรูปร่างที่แตกต่างกันจึงต้องแชร์หน้าต่างกระบวนการที่เข้ากันได้

5. สิ่งที่ต้องอนุมัติก่อนการผลิต

สร้างมาตรฐานตัวอย่างที่มีการลงนามเกี่ยวกับฟังก์ชันและรูปลักษณ์ กำหนดว่าพื้นผิวใดเป็นแบบสวยงาม คาดว่าจะมีเส้นพยานแบบใด และข้อบกพร่องแบบใดที่ยอมรับไม่ได้ หลีกเลี่ยงคำที่คลุมเครือ เช่น "พื้นผิวที่สมบูรณ์แบบ" เนื่องจากไม่ได้บอกผู้ตรวจสอบว่าจะวัดหรือปฏิเสธอะไร

แยกการแก้ไขออกจากสัมปทาน

การยอมรับเครื่องหมายที่มองเห็นได้ชั่วคราวนั้นไม่เหมือนกับการแก้ไขสาเหตุ หากยอมรับการเบี่ยงเบนสำหรับหนึ่งชุด ให้บันทึกตัวอย่าง ปริมาณ และเจ้าของการอนุมัติ เพื่อไม่ให้กลายเป็นมาตรฐานใหม่อย่างเงียบๆ

ได้รับการรับรองเกรดวัสดุ สี และพื้นผิว
ตัวอย่างสีทองหรือชุดตัวอย่างพร้อมลายเซ็นพร้อมการระบุช่อง
มิติที่สำคัญและการทดสอบการทำงาน
โซนเครื่องสำอางและกฎการยอมรับข้อบกพร่อง
ข้อกำหนดการควบคุมการเปลี่ยนแปลงสำหรับการแก้ไขแม่พิมพ์ วัสดุ และกระบวนการ

6. รายการตรวจสอบ RFQ และ DFM

ส่งไฟล์ STEP, แบบร่าง, ทิศทางของวัสดุ, สี, การตกแต่ง, ปริมาณ และวัตถุประสงค์การใช้งานให้กับซัพพลายเออร์ ทำเครื่องหมายรายละเอียดที่เปราะบาง พื้นผิวผสมพันธุ์ และใบหน้าที่มีความสำคัญต่อรูปลักษณ์ภายนอก ขอให้รายงาน DFM แสดงประตูที่เสนอ แนวแยกส่วน ตัวดีด ร่าง และตำแหน่งรอยเชื่อมที่เป็นไปได้

คิงเคบริการวิเคราะห์ DFM และประมาณต้นทุนสามารถตรวจสอบรายการเหล่านี้ก่อนการออกแบบแม่พิมพ์ สำหรับลำดับการผลิตที่กว้างขึ้น โปรดดูที่คู่มือการผลิตส่วนประกอบเกมกระดานแบบกำหนดเอง.
