เหตุใดการขึ้นรูปแบบแทรกจึงเป็นมากกว่าแค่ “การใส่โลหะลงในพลาสติก”

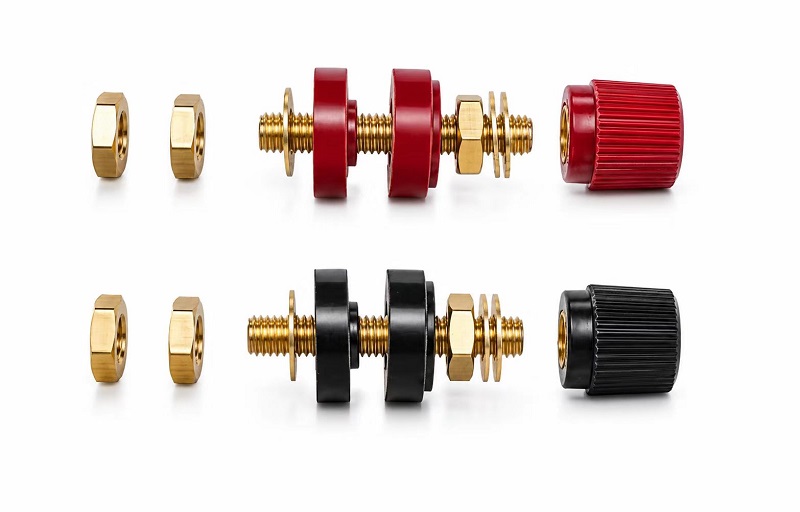

ในการผลิตสมัยใหม่ การขึ้นรูปแบบแทรกถูกนำมาใช้กันอย่างแพร่หลายในชิ้นส่วนไฟฟ้า ชิ้นส่วนยานยนต์ ขั้วต่อทางอุตสาหกรรม อุปกรณ์ทางการแพทย์ และอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค เมื่อดูเผินๆ กระบวนการดูเหมือนตรงไปตรงมา: วางเม็ดมีดโลหะลงในแม่พิมพ์แล้วฉีดพลาสติกรอบ ๆ มัน อย่างไรก็ตาม ผู้ผลิตที่ทำงานเกี่ยวกับการขึ้นรูปแบบเม็ดมีดทุกวันเข้าใจดีว่าการผลิตชิ้นส่วนที่ขึ้นรูปแบบเม็ดมีดคุณภาพสูงอย่างสม่ำเสมอนั้นท้าทายกว่าที่คิดไว้มาก สำหรับผลิตภัณฑ์ เช่น เสาเข้าเล่มขั้วต่อ ขั้วต่อไฟฟ้า และชุดประกอบฉนวน ความแม่นยำคือทุกสิ่ง

การขึ้นรูปแบบแทรกคืออะไร?

การขึ้นรูปแบบเม็ดมีดเป็นกระบวนการผลิตที่ส่วนประกอบที่เป็นโลหะ เช่น เม็ดมีดทองเหลือง หมุดเกลียว หรือขั้วต่อ ถูกวางไว้ในแม่พิมพ์ก่อนที่จะเริ่มการฉีดพลาสติก เมื่อฉีดพลาสติกหลอมเหลวแล้ว วัสดุพลาสติกจะล้อมรอบเม็ดมีดและสร้างเป็นส่วนประกอบเดียวหลังจากการระบายความร้อน

กระบวนการนี้รวม:

 ความแข็งแรงและการนำไฟฟ้าของโลหะ

 ฉนวนและความยืดหยุ่นในการออกแบบของพลาสติก

 ลดเวลาในการประกอบ

 ปรับปรุงความน่าเชื่อถือของโครงสร้าง

เนื่องจากข้อดีเหล่านี้ การขึ้นรูปแบบเม็ดมีดจึงกลายเป็นกระบวนการสำคัญสำหรับงานไฟฟ้าและอุตสาหกรรม

ความท้าทายที่แท้จริง: ความสม่ำเสมอของกระบวนการ

ความท้าทายที่ใหญ่ที่สุดในการขึ้นรูปแบบเม็ดมีดคือการไม่ได้สร้างตัวอย่างที่ดีเพียงตัวอย่างเดียว ความท้าทายที่แท้จริงคือการรักษาความสม่ำเสมอของส่วนต่างๆ นับพันหรือหลายล้านส่วน สำหรับส่วนประกอบทางไฟฟ้าขนาดเล็ก การเบี่ยงเบนเพียงเล็กน้อยก็สามารถนำไปสู่ปัญหาร้ายแรงได้:  การวางแนวที่ไม่ตรงระหว่างเม็ดมีดทองเหลืองและตัวเรือนพลาสติก  แฟลชรอบๆ บริเวณเม็ดมีด  การยึดเกาะที่อ่อนแอหลังจากการขันให้แน่นหรือการใช้งานซ้ำหลายครั้ง ด้ายไม่เสถียรระหว่างการประกอบ  รอยขีดข่วนบนพื้นผิวที่เกิดจากระบบอัตโนมัติ การบิดเบี้ยวเกิดจากการระบายความร้อนที่ไม่สม่ำเสมอ ปัญหาเหล่านี้อาจดูเล็กน้อย แต่ในผลิตภัณฑ์เครื่องใช้ไฟฟ้าอาจส่งผลโดยตรงต่อประสิทธิภาพ ความทนทาน และความไว้วางใจของลูกค้า

เหตุใดความแม่นยำจึงมีความสำคัญในการขึ้นรูปเม็ดมีด

ส่วนประกอบที่ขึ้นรูปด้วยเม็ดมีดจะประสบความสำเร็จขึ้นอยู่กับการควบคุมที่แม่นยำตลอดกระบวนการผลิตทั้งหมด

1. ความแม่นยำในการแทรกทองเหลือง

ความคลาดเคลื่อนมิติของเม็ดมีดทองเหลืองส่งผลโดยตรงต่อคุณภาพการประกอบขั้นสุดท้าย หากขนาดเม็ดมีดแตกต่างกันมากเกินไป การวางตำแหน่งภายในแม่พิมพ์จะไม่มั่นคง สำหรับขั้วต่อไฟฟ้าแบบเกลียว ความร่วมศูนย์กลางและความแม่นยำของเกลียวมีความสำคัญอย่างยิ่ง

2. การออกแบบการวางตำแหน่งแม่พิมพ์

การวางตำแหน่งเม็ดมีดภายในแม่พิมพ์จะต้องคงที่ในระหว่างการฉีด การวางตำแหน่งที่ไม่ดีอาจทำให้: เม็ดมีดออฟเซ็ต การไหลของพลาสติกไม่สม่ำเสมอ ข้อบกพร่องด้านความงาม ความอ่อนแอของโครงสร้าง นี่คือเหตุผลที่การออกแบบแม่พิมพ์มีบทบาทสำคัญในคุณภาพการขึ้นรูปเม็ดมีด

3. การควบคุมแรงดันและอุณหภูมิในการฉีด

วัสดุที่แตกต่างกันตอบสนองแตกต่างกันในระหว่างการฉีดขึ้นรูป หากแรงดันการฉีดสูงเกินไป:  เม็ดมีดอาจเลื่อน แฟลชอาจปรากฏขึ้น หากแรงดันต่ำเกินไป:  ไส้พลาสติกไม่สมบูรณ์ พารามิเตอร์การประมวลผลที่มีความเสถียรถือเป็นสิ่งสำคัญสำหรับการผลิตซ้ำ

4. ความสมดุลของการทำความเย็นและการชดเชยการหดตัว

การหดตัวของพลาสติกหลังจากการระบายความร้อนอาจส่งผลต่อขนาดและรูปลักษณ์ของชิ้นส่วน ระบบระบายความร้อนที่ออกแบบมาอย่างดีช่วย: ลดการบิดเบี้ยว ปรับปรุงความเสถียรของมิติ รักษาคุณภาพพื้นผิว เพิ่มประสิทธิภาพการผลิต

คุณภาพของรูปลักษณ์ภายนอกก็มีความสำคัญเช่นกัน

ในหลายอุตสาหกรรม ชิ้นส่วนที่ขึ้นรูปด้วยเม็ดมีดไม่ได้เป็นเพียงชิ้นส่วนที่ใช้งานได้อีกต่อไป ลูกค้ายังคาดหวังว่าผลิตภัณฑ์จะดูสะอาด แม่นยำ และมีคุณภาพ ตัวอย่างเช่น โพสต์เข้าเล่มขั้วต่อมักจะยังคงมองเห็นได้หลังจากการประกอบขั้นสุดท้าย ซึ่งหมายความว่าผู้ผลิตจะต้องควบคุม: การตกแต่งพื้นผิว  เส้นแบ่ง แฟลช ความสม่ำเสมอของสี การจัดตำแหน่งการประกอบ รูปลักษณ์ที่ดีสะท้อนถึงความสามารถในการผลิตและความใส่ใจในรายละเอียด

เหตุใดชิ้นส่วนขนาดเล็กจึงมักต้องมีมาตรฐานการผลิตสูงสุด

สิ่งที่น่าสนใจคือส่วนประกอบขนาดเล็กมักยากต่อการผลิตอย่างสม่ำเสมอมากกว่าผลิตภัณฑ์ขนาดใหญ่

ทำไม เพราะ:

ความอดทนจะเข้มงวดมากขึ้น

พื้นที่ประกอบมีจำกัด

ข้อบกพร่องเล็กๆ น้อยๆ จะมองเห็นได้ชัดเจน

ความเร็วในการผลิตมักจะสูงกว่า

ซึ่งหมายความว่าแม้แต่ขั้วต่อไฟฟ้าที่ดูเรียบง่ายก็อาจต้องการ:

เครื่องจักรที่มีความแม่นยำ

 การฉีดขึ้นรูปที่มีความเสถียร

การเลือกใช้วัสดุอย่างระมัดระวัง

การตรวจสอบคุณภาพอย่างเข้มงวด

ขั้นตอนการประกอบที่มีการควบคุม

คุณค่าของการขึ้นรูปแบบเม็ดมีดที่เชื่อถือได้

การขึ้นรูปแบบเม็ดมีดที่เชื่อถือได้ช่วยให้ผู้ผลิตบรรลุ:

ความทนทานของผลิตภัณฑ์ดีขึ้น

 ลดต้นทุนการประกอบ

 ประสิทธิภาพการผลิตที่สูงขึ้น

ปรับปรุงรูปลักษณ์ของผลิตภัณฑ์

ประสิทธิภาพทางไฟฟ้าที่เสถียรยิ่งขึ้น

สำหรับอุตสาหกรรมที่ต้องอาศัยการเชื่อมต่อทางไฟฟ้าที่เชื่อถือได้ การขึ้นรูปแบบเม็ดมีดคุณภาพสูงไม่ใช่ทางเลือก แต่ถือเป็นสิ่งสำคัญ

ความคิดสุดท้าย

การขึ้นรูปเม็ดมีดอาจดูเรียบง่ายจากภายนอก แต่คุณภาพการผลิตที่แท้จริงนั้นมาจากการควบคุมกระบวนการ วิศวกรรมที่มีความแม่นยำ และความสม่ำเสมอในการผลิต ท้ายที่สุดแล้ว ส่วนประกอบที่เล็กที่สุดมักต้องการความเอาใจใส่ในรายละเอียดมากที่สุด และในการผลิตเชิงอุตสาหกรรม รายละเอียดคือสิ่งที่แยกผลิตภัณฑ์ธรรมดาออกจากผลิตภัณฑ์ที่เชื่อถือได้
